BLBIO-WAVE-10/25L波浪生物反应器配置和技术参数
一、 主要配置
1系统组成：

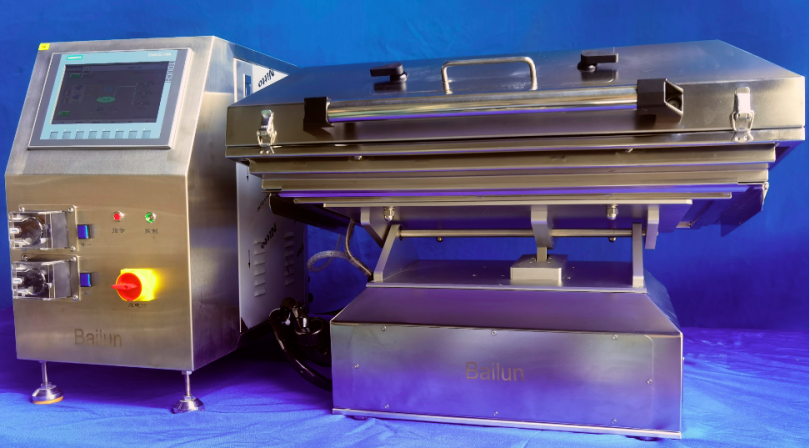

设备包括以下配置：摆床、托盘、加热盘、称重系统、蠕动泵组、气体混合系统、西门子PLC控制系统；
2 摆床：与托盘和一次性培养袋一起使用；
通过摇摆速度、角度、混合气体及流量、温度、pH、DO等参数控制，对培养物进行有效混合，降低剪切力，集成有称重传感器、温度传感器、pH传感器、DO传感器、气体浓度传感器，实时数据记录；
2.1称重传感器：能准确连续地对培养物进行重量测量，与蠕动泵关联实现连续灌流培养；
2.2温度传感器：能准确连续地对培养物温度监测，以便系统及时调整保证培养温度稳定；
2.3 pH传感器：能准确连续地对培养物pH监测，可与蠕动泵关联自动控制补碱或关联气体混合系统来增加CO2 气体进气量调节pH值；
2.4 DO传感器：能准确连续地对培养物DO监测，可与气体混合系统关联及时调节DO值；
2.5气体浓度传感器：能准确实时监测培养袋中O2、CO2浓度以便系统及时调整合理的气体环境；
2.6数据记录：用于保存细胞培养过程的运行数据，可通过U盘导出在外部计算机分析挖掘数据；

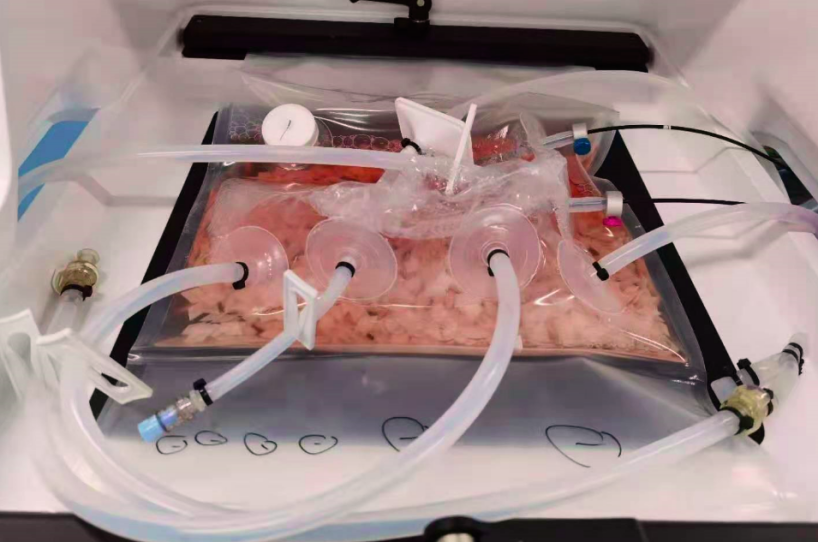

3 托盘：安装到摆床上，便于培养袋的安装、固定和更换，配置有相应的盖被；
4电热盘：能高效、均匀加热，加热盘最大输出功率可限制，实现准确、稳定和快速的温度控制效果，有安全保护措施，防止过热风险；
5 蠕动泵组：配置3个泵头，用于接种、收获、补料、补碱。每个蠕动泵均可与称重关联自动控制；
6气体混合系统：用于向培养物提供气体，配置有热质量流量计、O2和 CO2浓度传感器，可对培养袋的尾气进行监测和报警；
7控制系统：采用PLC控制模块，自主开发的软件，中文界面，通过操作7寸彩色触摸屏对细胞培养过程运行参数的状态进行监测和控制，集成化程度高；提供友好界面显示运行的实时状态，包括温度、pH、DO、重量、气体流量、O2 浓度、CO2 浓度、泵流速、摆床速度与角度等参数，并可设置各参数的偏差报警条件，如果触发报警条件，则显示警报信息，每一次运行的曲线和信息自动保存在数据库中，可方便地访问、分析所有操作过程、过程数据，以及编辑报告，可设置三级用户访问权限，可与第三方数据收集与监控系统通信。
二、 技术参数
1 摆床速度与角度：摆动角度调节范围：1°-11°，速度控制范围：1-40RPM；
2 培养温度：温度控制范围为：室温—40℃，控制精度：±0.2℃；
3 pH：范围6-8，控制精度：±0.05pH；
4 DO：范围0～100%，波动范围：±10%；
5 蠕动泵：小泵 0.1-30mL/min，控制精度：±（0.1+5%）读数值mL/min，累计体积精度：±10%测量体积；大泵 0.1-150mL/min，控制精度：±（0.1+5%）读数值mL/min，累计体积精度：±10%测量体积 ；
6 气体混合：二气混合或三气混合，流量范围：0--1L，精度：满量程的±1%；
7 O2 浓度：O2浓度范围0-100%，精度：满量程的±1%；
8 CO2 浓度：CO2浓度范围0-30%，精度:±0.5%vol. CO2±3%测量值；
9 称重：称重范围0.2-150kg，控制精度：±(0.1+1%上样量)kg；
10 培养体积生物培养袋的培养体积范围：5-25L；
